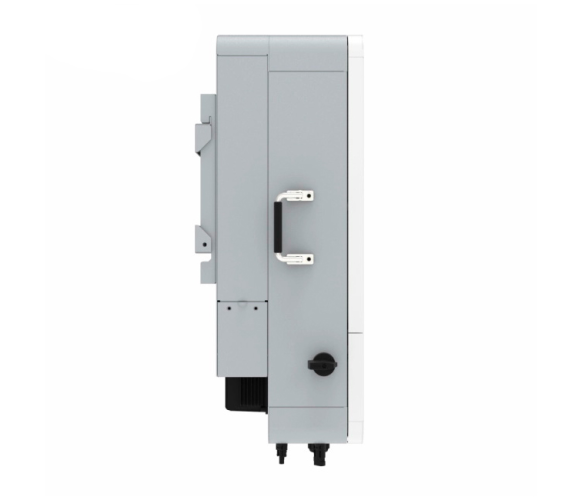

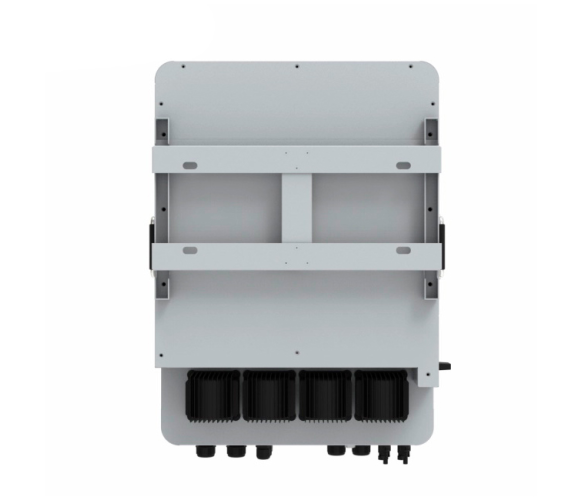

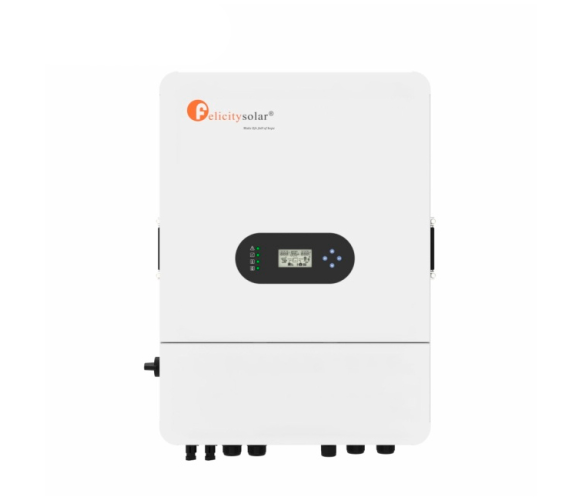

Гібридний трифазний інвертор Felicity T-REX-10KLP3G01 10 кВт 48 В, 2 MPPT, 200A, IP65, Wi-Fi

Felicity T-REX-10KLP3G01: три фази на батареї 48 В

Трифазний гібридний інвертор потужністю 10 кВт для сонячної станції та резервного електроживлення. Його головна особливість — підтримка звичайної низьковольтної батареї 48 В замість дорогого високовольтного акумуляторного стека. Модель має два MPPT, підтримує PV-масив до 13 кВт і заряд та розряд АКБ струмом до 200 А.

48 В у трифазній системі: переваги та обмеження

Використання акумуляторів 48 В дозволяє будувати систему поступово. До вже наявного сумісного акумуляторного банку можна додавати модулі для збільшення ємності й допустимого струму. Водночас низька напруга означає значний струм у силових кабелях.

За номінальної напруги 48 В та струму 200 А батарея може передавати приблизно 9,6 кВт на стороні DC. Реальна потужність AC буде залежати від напруги під навантаженням, ККД та обмежень BMS.

Для роботи з великими навантаженнями потрібна відповідна батарея, короткі силові кабелі, захист постійного струму та надійні контакти. Переріз кабелю визначається проєктом, а не лише потужністю інвертора.

Сонячні панелі: 2 MPPT і високовольтний вхід

Робочий діапазон MPPT становить 200–850 В, максимальна напруга PV — 900 В, напруга запуску — 180 В. Кожен трекер підтримує струм до 15 А та один послідовний ряд панелей.

Для прикладу, панель Jinko 550 Вт із Voc 49,62 В за умовного підвищення напруги на 12 % у мороз дає приблизно 55,6 В. Конфігурації матимуть такі показники:

Два ряди по 12 панелей дають 13,2 кВт паспортної потужності — близько до рекомендованих 13 кВт. Якщо виробник не допускає перевищення цього значення, необхідно зменшити кількість або вибрати інші модулі.

Це орієнтовний розрахунок, а не готова схема підключення. Перед монтажем перевіряються температура, Voc, Vmp, Isc, струмові обмеження та максимальна потужність для конкретної ревізії.

Акумулятори, резерв і монтаж

Підтримуються сумісні LiFePO4, AGM, GEL і заливні свинцево-кислотні акумулятори. Для сумісних літієвих батарей доступний зв’язок із BMS через CAN та RS485.

Модель забезпечує трифазний вихід 230/400 В і перехід на резервне живлення протягом 20 мс за заявлених умов. Ступінь захисту корпусу IP65 дозволяє встановлення у відповідних умовах із дотриманням інструкції виробника.

• Номінальна потужність: 10 000 Вт.
• Кількість фаз: 3.
• MPPT: 2 незалежні трекери по 15 А.
• АКБ: 40–60 В, струм заряду/розряду до 200 А.
• Габарити: 475 × 655 × 266 мм.
• Маса: 38,9 кг.

Кому підійде

Felicity T-REX-10KLP3G01 підійде приватному будинку чи невеликому комерційному об’єкту, де потрібні три фази, сонячний масив і акумуляторна система 48 В. Насамперед модель цікава власникам сумісних низьковольтних батарей, які не хочуть переходити на високовольтну архітектуру.
