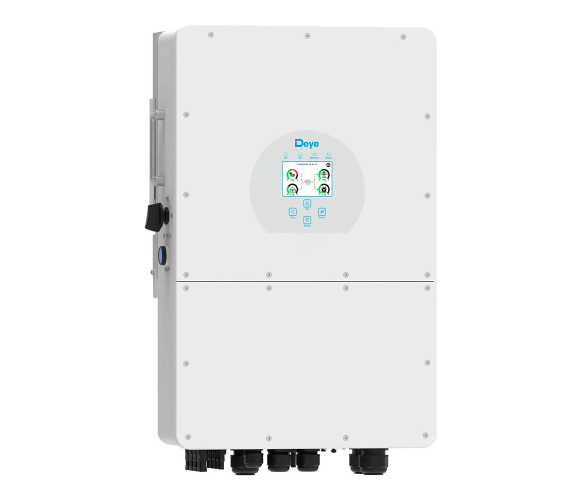

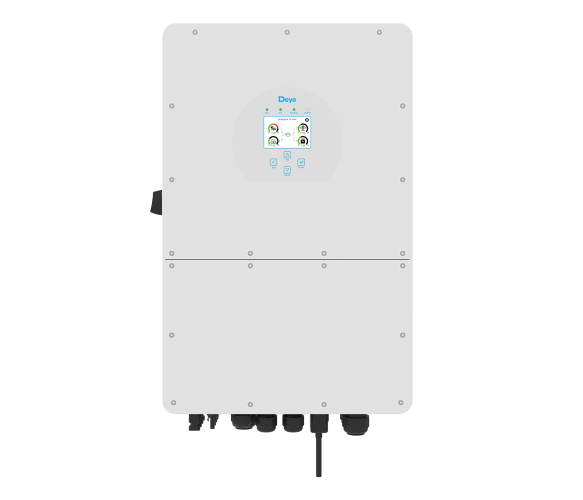

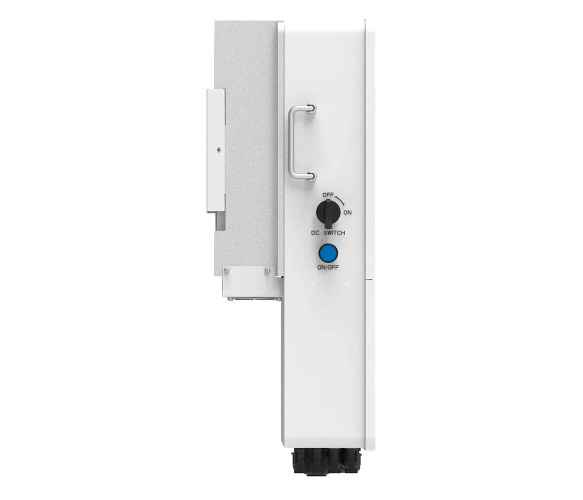

Інвертор Deye SUN-20K-SG01HP3-EU-AM2 20 кВт (3 фази, HV) високовольтний

Deye SUN-20K-SG01HP3-EU-AM2 — трифазний гібридний інвертор на 20 кВт для високовольтної батареї 160–700 В. Це інша архітектура, ніж у звичних систем на 48 В, і саме з цього починається вибір: батарея тут підбирається не за ємністю в амперах-годинах, а за напругою. Нижче — розрахунок, скільки реально віддасть система за різної напруги АКБ, і які батареї виробник взагалі допускає.

Кому підійде

• Будинок або садиба з трифазним вводом, де під час відключення має працювати все: тепловий насос, свердловинний насос, електрокухня, кондиціонери.
• Виробництво, цех, ферма, автомийка, готель. 20 кВт на три фази, допускається повністю несиметричне навантаження — одна фаза може бути завантажена, інші вільні, і це не аварія.
• Сонячна станція, а не просто резерв. Два MPPT приймають масив до 32 кВт, а підключити дозволено до 40 кВт панелей.
• Система, яку будують на виріст. До десяти інверторів у паралель — це 200 кВт.

Кому не підійде

• Якщо ввід однофазний. Трифазний інвертор у однофазну мережу не ставлять — потрібна модель на одну фазу.
• Якщо у вас вже є батарея 48 В. Цей інвертор із нею не працює взагалі: вхід розрахований на 160–700 В. Переносити наявний акумулятор у таку систему не вийде.
• Якщо бюджет обмежений. Високовольтна батарея потрібного класу коштує дорожче за сам інвертор, і дешевих варіантів тут немає.

Головне: яку потужність насправді віддасть батарея

Інвертор обмежений струмом заряду й розряду 37 А. Потужність, яку він знімає з батареї, — це 37 А, помножені на її напругу. Тому два однакові «високовольтні» акумулятори з різною напругою дають зовсім різний результат.

Висновок прямий: повні 20 кВт від акумулятора доступні починаючи приблизно з 540 В. Із батареєю на 200–250 В інвертор під час відключення віддасть 7–9 кВт — решту потужності ви зможете використати тільки тоді, коли є мережа або сонце. Це не дефект моделі, а звичайна властивість високовольтних систем, але на етапі покупки про неї треба знати, бо вона визначає, скільки модулів батареї брати.

Заради порівняння: щоб зняти 20 кВт із системи на 48 В, потрібно було б понад 400 А — такий струм вимагає кабелю з шиною і батарейного масиву з кількох модулів. Саме тому в цьому класі потужності переходять на високу напругу.

Які батареї можна ставити

Виробник працює не з будь-яким високовольтним акумулятором, а зі списком затверджених моделей, і для кожної потрібна сумісна версія прошивки інвертора. Підтверджені сімейства:

• Deye — GB-L, GB-L Pro, BOS-G.
• Pylontech — Force H1, Force H2, Powercube.
• BYD — HVS, HVM, Max-Lite.
• WECO — високовольтні серії.

Важливе обмеження, якого немає в жодному описі: у паралельній системі з кількох інверторів Pylontech HV і BYD HV виробником не підтримуються. Паралель працює з батареями Deye та WECO. Тобто якщо ви плануєте згодом додати другий інвертор, батарею треба вибирати під цей сценарій одразу.

Ще три умови: вхід батареї один; свинцево-кислотні акумулятори ця модель не обслуговує — тільки літієві з обміном даними по CAN або RS485; у паралельній системі режим роботи без акумулятора не передбачений. Потрібен блок керування високовольтною батареєю — блок керування для високовольтних батарей.

Сонячна частина: два MPPT і запас на оверсайзинг

Паспортні межі: два MPPT, по два ланцюжки на кожен, робочий діапазон 150–850 В, напруга холостого ходу до 1000 В, старт від 180 В, робочий струм 26 А на кожен трекер, струм короткого замикання 39 А.

Тут є рідкісна для карточок деталь: виробник дає два різні числа на масив. Обробити інвертор здатен 32 кВт, а підключити дозволяє до 40 кВт панелей. Друге число — це свідомий оверсайзинг: зимою й у похмуру погоду надлишковий масив витягує генерацію, а в літній полудень лишок просто зрізається. Для України з короткими зимовими днями це робочий підхід, і 40 кВт панелей на 20-кіловатний інвертор не помилка.

Практична схема: чотири ланцюжки по 18 панелей — два на кожен MPPT. Це 36 кВт масиву, струм близько 26 А на трекер, тобто рівно в межі. Підібрати — сонячні панелі.

Трифазний вихід і транзит мережі

• Вихід 220/380 В або 230/400 В, три фази плюс нейтраль, номінальний струм близько 29 А на фазу.
• Повністю несиметричне навантаження. Розподіляти споживачі по фазах рівномірно не обов'язково — для приватного будинку, де основна техніка однофазна, це знімає головний біль проєктування.
• Транзит мережі до 80 А — стільки інвертор пропускає з мережі на навантаження, коли сонця немає.
• Пік 30 кВт на 10 секунд — тільки в автономному режимі, на запуск двигунів. Це 150 % від номіналу.

Режими роботи

Їх вісім, і на карточці не названо жодного, хоча саме вони вирішують, скільки система зекономить:

• Zero Export у двох варіантах — по трансформатору струму і по навантаженню: система не віддає нічого в мережу, що актуально, коли зелений тариф не оформлений.
• Selling First — пріоритет продажу надлишку в мережу.
• Time of Use — шість часових інтервалів заряду й розряду на добу. Під графік відключень або двозонний тариф це найкорисніша функція в списку.
• Grid Peak-shaving — обмеження відбору з мережі заданою потужністю, щоб не вибивало ввідний автомат.
• Gen Peak-shaving — обмеження видачі генератора: решту добирає сонце й батарея, генератор не працює на межі.
• Smart Load — керування неприоритетним навантаженням: бойлер, тепла підлога, насос басейну.
• AC Couple — дооснащення вже змонтованої сонячної станції без її переробки.

Для режимів із трансформатором струму в комплекті йдуть CT 100 А. Якщо ввід потужніший, потрібні інші трансформатори або смарт-метер.

Паралельна робота до десяти інверторів

До 200 кВт в одній системі, on-grid і off-grid. Умови виробника, про які варто знати заздалегідь:

• усі інвертори однієї моделі;
• у кожного свій окремий комплект батарей — спільний масив не допускається;
• обов'язковий режим Zero export to CT;
• призначення Master і Slave та унікальний Modbus-номер для кожного пристрою;
• батарея — тільки Deye або WECO (див. розділ про акумулятори).

Корпус, охолодження, захист

• IP65 — допускається встановлення на вулиці.
• Робоча температура −40…+60 °C, але вище +45 °C починається зниження потужності. Місце встановлення варто обирати так, щоб улітку корпус не стояв під прямим сонцем.
• Активне охолодження, рівень шуму до 55 дБ. Це не безшумна модель: для спальні або коридору вона не підходить, для технічного приміщення чи вулиці — цілком.
• 408×638×237 мм, 30,5 кг.
• Захисти: переполюсовка DC, перевантаження, перенапруга й КЗ по AC, теплова, контроль ізоляції, контроль струму втрати, антиострівна, роз'єднувач DC, контроль постійної складової. Дугова захист AFCI — опція.
• Зв'язок: Wi-Fi, RS485, CAN, порти для рахівника й паралельного підключення, програмовані сухі контакти, LCD-дисплей.
• Гарантія виробника — 5 років (у низці країн до 10). Термін для України уточнюйте в нас перед покупкою.

Порівняння з сусідніми моделями

Усі моделі — у категорії гібридні інвертори. Варіант на 48 В тієї ж потужності — Deye SUN-20K-SG05LP3-EU-SM2, старша високовольтна — Deye SUN-25K HV.

Часті питання

Чи можна підключити батарею 48 В?

Ні. Вхід розрахований на 160–700 В, і це принципово інша архітектура. Якщо у вас уже є акумулятор на 48 В, потрібна модель під низьку напругу.

Скільки батарей потрібно для повних 20 кВт?

Орієнтуйтеся не на кількість, а на напругу готового масиву: 20 кВт при струмі 37 А виходять приблизно від 540 В. Скільком модулям це відповідає, залежить від вибраної серії — порахуємо під конкретну батарею.

Чи працює без акумулятора?

Одиночний інвертор — так, від мережі й панелей. У паралельній системі робота без батареї не передбачена.

Скільки панелей можна підключити?

Масив до 32 кВт обробляється, до 40 кВт допускається підключити. Практична схема — чотири ланцюжки по 18 панелей на 500 Вт, по два на кожен MPPT.

Чи можна поставити кілька інверторів?

До десяти, разом до 200 кВт. Кожному потрібен свій комплект батарей, і батарея має бути Deye або WECO — Pylontech і BYD у паралелі не підтримуються.

Чи можна встановити на вулиці?

Так, корпус IP65. Але вище +45 °C потужність знижується, тому місце краще обрати затінене.

Підбір під вашу систему

У цьому класі головне питання — не інвертор, а високовольтна батарея: яка серія, яка напруга масиву і чи плануєте ви згодом паралель. Зателефонуйте з переліком обладнання й розкладкою панелей, і ми порахуємо конфігурацію, яка дійсно віддасть заявлені 20 кВт.
