Комплект резервного живлення MUST PV18-4024ECO 4 кВт 24 В + LiFePO4 акумулятор MUST LP16-24200 25,6 В 200 А·год 5,12 кВт·год

Комплект резервного живлення MUST 4 кВт + LiFePO4 5,12 кВт·год

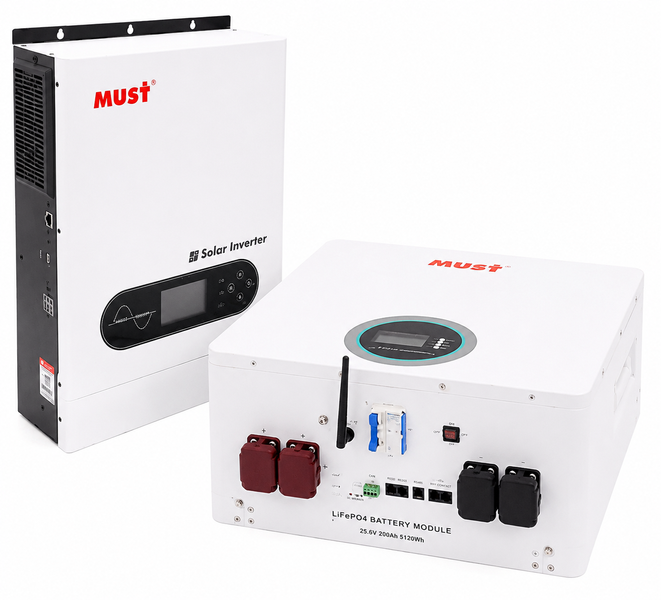

Комплект на базі гібридного інвертора MUST PV18-4024ECO та літій-залізо-фосфатного акумулятора MUST LP16-24200 — готова основа для створення системи резервного та автономного електроживлення будинку, квартири, офісу, магазину або іншого об'єкта.

До комплекту входять два основні компоненти:

гібридний інвертор MUST PV18-4024ECO потужністю 4000 Вт із системою 24 В;

LiFePO4 акумулятор MUST LP16-24200 ємністю 200 А·год та запасом енергії 5,12 кВт·год.

Інвертор об'єднує функції перетворювача напруги, зарядного пристрою та MPPT-контролера сонячних панелей. Система може працювати з електромережею, акумуляторною батареєю та сонячними панелями.

Що входить до комплекту

1 × гібридний інвертор MUST PV18-4024ECO 4000 Вт, 24 В.

1 × LiFePO4 акумулятор MUST LP16-24200 25,6 В, 200 А·год, 5,12 кВт·год.

Силові кабелі для підключення акумулятора в комплектацію АКБ не входять.

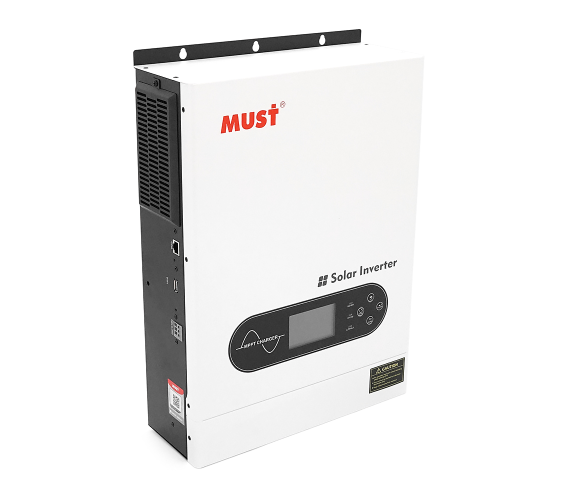

Гібридний інвертор MUST PV18-4024ECO

MUST PV18-4024ECO — багатофункціональний гібридний інвертор із чистою синусоїдою, вбудованим MPPT-контролером та мережевим зарядним пристроєм.

Інвертор призначений для систем із номінальною напругою акумуляторної батареї 24 В і забезпечує номінальну вихідну потужність 4000 Вт.

Основні характеристики інвертора

Модель: MUST PV18-4024ECO

Номінальна потужність: 4000 ВА / 4000 Вт

Потужність у режимі батареї: 3500 ВА / 3500 Вт

Пікова потужність: 7000 Вт

Форма вихідного сигналу: чиста синусоїда

Напруга акумуляторної системи: 24 В

Вихідна напруга: 230 В ±5%

Вхідна напруга мережі: 230 В

Діапазон вхідної напруги мережі: 170–280 В у режимі UPS

Частота: 50/60 Гц, автоматичне визначення

Ефективність інвертора: 90–93%

Час перемикання: 10 мс у режимі UPS

Робоча температура: від -10 °C до +50 °C

Ступінь захисту: IP20

Сертифікація: CE

Розміри: 318 × 454 × 122,5 мм

Сонячний MPPT-контролер

Інвертор оснащений вбудованим MPPT-контролером для підключення сонячних панелей.

Діапазон MPPT: 60–360 В DC

Максимальна напруга PV: 450 В

Максимальна потужність сонячного масиву PV: 4000 Вт

Максимальний струм заряджання від сонячних панелей: 100 А

Це дозволяє використовувати комплект не тільки як резервне джерело живлення при відключенні електроенергії, а й як основу автономної або гібридної сонячної системи.

Заряджання акумулятора від мережі

Вбудований зарядний пристрій дозволяє заряджати акумулятор від електромережі.

Максимальний струм заряджання від мережі: 60 А.

Напруга плаваючого заряду: 27,4 В.

Захист від перезаряджання: 30 В.

Параметри заряджання повинні бути налаштовані відповідно до вимог LiFePO4 акумулятора.

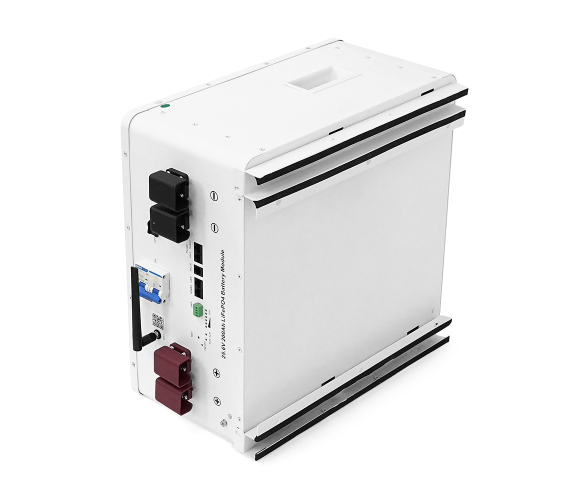

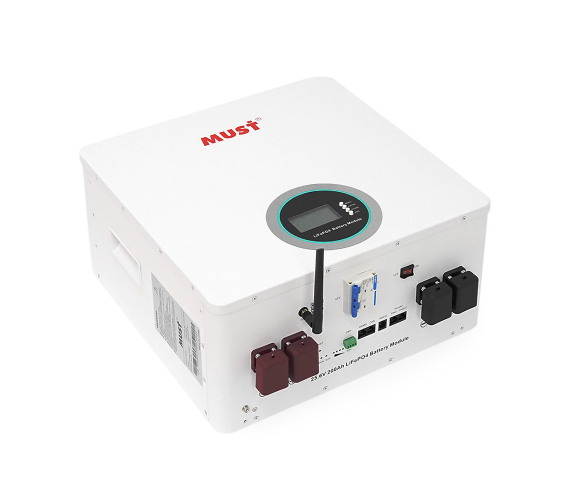

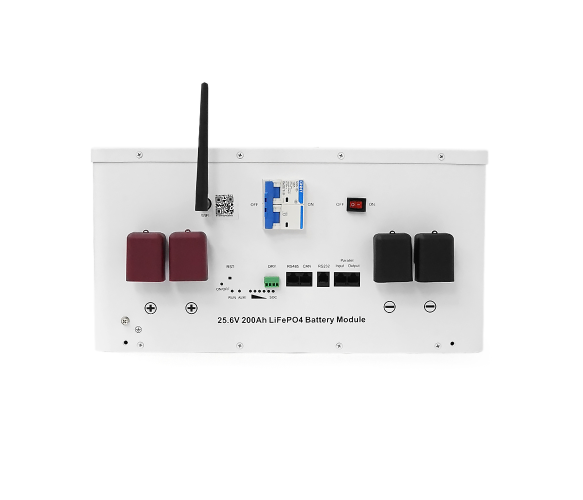

Акумулятор MUST LP16-24200

MUST LP16-24200 — літій-залізо-фосфатний акумулятор LiFePO4, розрахований на використання в системах накопичення енергії та резервного електроживлення.

Номінальна напруга батареї становить 25,6 В, ємність — 200 А·год, а номінальний запас енергії — 5,12 кВт·год.

Основні характеристики акумулятора

Бренд: MUST

Модель: LP16-24200

Тип: LiFePO4

Номінальна напруга: 25,6 В

Ємність: 200 А·год

Енергоємність: 5,12 кВт·год

Конфігурація: 8S

BMS: 100 А

Ресурс: до 6000 циклів

Комунікаційні інтерфейси: CAN 2.0 / RS232 / RS485

Розміри: 450 × 445 × 227 мм

Конструкція передбачає настінне встановлення.

Вбудована BMS

Акумулятор оснащений BMS 100 А, яка контролює роботу LiFePO4 елементів та забезпечує захист батареї під час заряджання і розряджання.

Наявність BMS особливо важлива для систем резервного живлення, де батарея регулярно працює в циклі заряд–розряд.

5,12 кВт·год запасу енергії

Номінальний запас енергії акумулятора становить:

25,6 В × 200 А·год = 5120 Вт·год = 5,12 кВт·год.

Це саме запас енергії батареї, а не потужність системи.

Фактичний час автономної роботи залежить від потужності навантаження, налаштувань інвертора, допустимої глибини розряду батареї та втрат під час перетворення постійного струму на змінний 230 В.

Наприклад, при середньому навантаженні 500 Вт номінального запасу 5,12 кВт·год теоретично вистачає приблизно на 10,2 години, а при 1000 Вт — приблизно на 5,1 години. Реальний час буде меншим через втрати інвертора та обмеження глибини розряду.

Що можна підключати

Комплект може використовуватися для резервного живлення:

газового котла та циркуляційних насосів;

холодильника та морозильної камери;

освітлення;

телевізора;

роутера та мережевого обладнання;

комп'ютерів і ноутбуків;

систем відеоспостереження;

офісного обладнання;

невеликих побутових приладів;

іншого обладнання в межах допустимої потужності інвертора.

Перед одночасним підключенням потужних електроприладів необхідно враховувати їх сумарну робочу та пускову потужність.

Робота із сонячними панелями

Завдяки MPPT-контролеру комплект можна доповнити сонячними панелями.

Інвертор підтримує PV-масив потужністю до 4000 Вт, максимальну PV-напругу до 450 В та робочий MPPT-діапазон 60–360 В DC.

При проєктуванні сонячного масиву необхідно правильно підібрати кількість та схему з'єднання панелей відповідно до їх Voc, Vmp, струму та температурних характеристик.

Переваги комплекту

Готове поєднання інвертора та LiFePO4 батареї одного бренду MUST.

Номінальна потужність інвертора 4000 Вт.

Акумуляторна система 24 В.

Запас енергії батареї 5,12 кВт·год.

LiFePO4 акумулятор 200 А·год.

Ресурс батареї до 6000 циклів.

Вбудована BMS 100 А.

Чиста синусоїда 230 В.

Вбудований MPPT-контролер.

Підтримка сонячних панелей потужністю до 4000 Вт.

Максимальний струм сонячного заряджання 100 А.

Заряджання від мережі струмом до 60 А.

Швидке перемикання на резервне живлення.

Можливість створення резервної, автономної або сонячної системи електроживлення.

Для кого підійде комплект

MUST PV18-4024ECO + MUST LP16-24200 підійде покупцям, яким потрібен комплект інвертора з акумулятором для резервного живлення будинку, квартири, дачі, офісу або магазину.

Система поєднує інвертор 4 кВт із LiFePO4 батареєю 5,12 кВт·год і дозволяє надалі додати сонячні панелі для використання сонячної енергії.

Важливо перед встановленням

Монтаж системи повинен виконуватися з кабелями відповідного перерізу, захисною автоматикою та правильними налаштуваннями параметрів LiFePO4 батареї.

Силові кабелі підключення акумулятора в комплектацію батареї не входять.

Потужність 4 кВт і запас енергії 5,12 кВт·год — різні характеристики: потужність визначає, яке навантаження здатний живити інвертор, а ємність батареї визначає тривалість автономної роботи.
