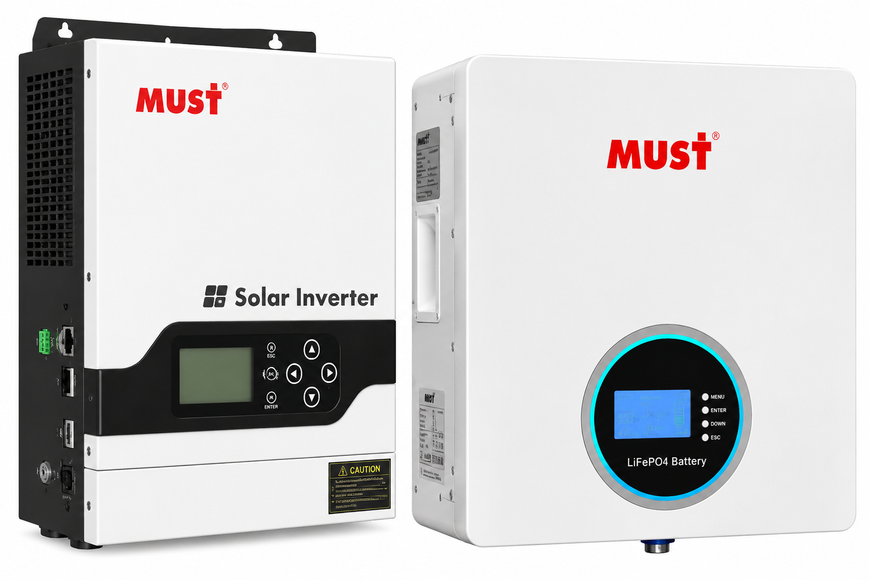

Комплект резервного живлення MUST PV18-4024ECO + LP16-24100 — система автономного електропостачання, що складається з інвертора потужністю 4000 Вт та літій-залізо-фосфатного акумулятора ємністю 100 А·год із запасом енергії 2,56 кВт·год.

Комплект призначений для організації резервного електроживлення приватного будинку, квартири, офісу, дачі або іншого приміщення під час відключень електроенергії.

Інвертор перетворює постійний струм акумулятора на змінний для живлення побутового електрообладнання. Акумулятор накопичує енергію та забезпечує її використання під час відсутності централізованого електропостачання.

Вбудований сонячний MPPT-контролер дозволяє підключати сумісні сонячні панелі та використовувати сонячну енергію для заряджання батареї.

Склад комплекту

• Автономний інвертор MUST PV18-4024ECO — 4000 Вт, 24 В, MPPT 100 А.

• Акумулятор MUST LP16-24100 — LiFePO4, 25,6 В, 100 А·год, 2,56 кВт·год.

Обидва пристрої належать до обладнання MUST і призначені для використання в системах резервного та автономного електроживлення.

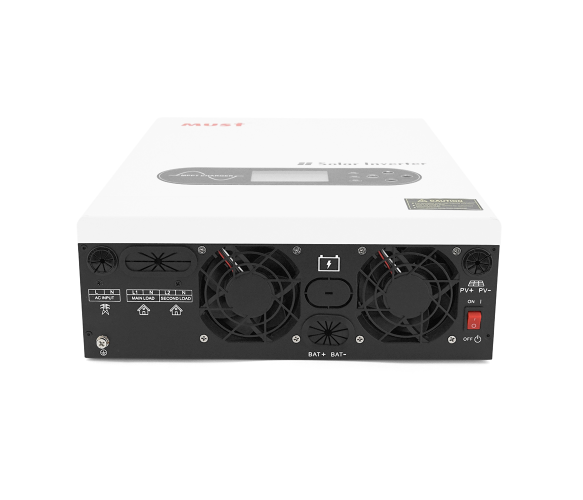

Автономний інвертор MUST PV18-4024ECO 4000 Вт

MUST PV18-4024ECO — автономний інвертор типу Off-Grid із вбудованим зарядним пристроєм та сонячним MPPT-контролером.

Модель розрахована на роботу з акумуляторними системами номінальною напругою 24 В.

Інвертор використовується для забезпечення електроживлення підключених споживачів від акумуляторної батареї, заряджання акумулятора від зовнішньої електромережі та використання енергії сонячних панелей.

Номінальна потужність 4000 Вт

Потужність інвертора MUST PV18-4024ECO становить 4000 Вт.

Пристрій можна використовувати для організації резервного живлення різноманітного побутового обладнання:

• Газових котлів і циркуляційних насосів.

• Холодильників та морозильних камер.

• Телевізорів.

• Комп'ютерів і ноутбуків.

• Wi-Fi-роутерів та мережевого обладнання.

• Освітлення.

• Інших сумісних електроприладів.

Можливість одночасного підключення техніки залежить від її сумарної споживаної потужності, пускових струмів та характеристик акумуляторної батареї.

Сонячний MPPT-контролер 100 А

Інвертор оснащений вбудованим MPPT-контролером сонячного заряду.

MPPT-технологія дозволяє відстежувати точку максимальної потужності фотомодулів для ефективнішого використання сонячної енергії.

Основні характеристики сонячного контролера:

• Тип контролера — MPPT.

• Максимальний струм сонячного заряду — 100 А.

• Робочий діапазон MPPT — 60–360 В DC.

Наявність сонячного входу дозволяє використовувати комплект як основу автономної системи з можливістю подальшого підключення сонячних панелей.

Параметри сонячного масиву необхідно підбирати відповідно до електричних обмежень конкретної моделі інвертора.

Заряджання акумулятора від електромережі

MUST PV18-4024ECO оснащений вбудованим зарядним пристроєм.

Максимальний струм заряджання від електромережі становить 60 А.

Для акумулятора MUST LP16-24100 виробник зазначає рекомендований струм заряджання 50 А та максимальний струм 100 А.

Під час налаштування комплекту рекомендовано встановлювати параметри заряджання відповідно до вимог виробника батареї.

Робота з електромережею

Інвертор підтримує підключення зовнішньої електромережі.

Заявлений діапазон вхідної напруги становить 170–280 В.

За наявності зовнішнього живлення інвертор може використовувати його для роботи системи та заряджання акумулятора.

Під час відключення електроенергії живлення підключених споживачів може забезпечуватися від акумуляторної батареї.

Конструкція та встановлення

Інвертор виконаний у компактному корпусі з настінним способом встановлення.

На передній панелі розташовані дисплей та органи керування для контролю параметрів роботи.

Габарити пристрою становлять 318 × 454 × 122,5 мм.

Вага — 8 кг.

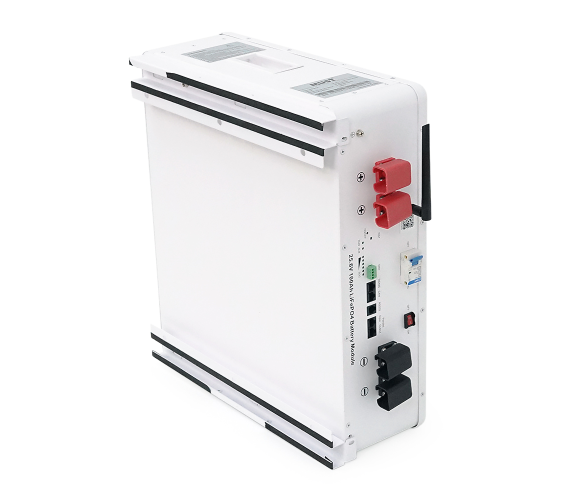

Акумулятор MUST LP16-24100 LiFePO4 25,6 В 100 А·год

MUST LP16-24100 — акумуляторна батарея серії LP1600 на основі літій-залізо-фосфатної технології LiFePO4.

Батарея призначена для накопичення електроенергії в системах резервного живлення, автономних електростанціях та сонячних енергосистемах.

Номінальна напруга акумулятора становить 25,6 В, ємність — 100 А·год, а запас енергії — 2560 Вт·год, або 2,56 кВт·год.

LiFePO4-технологія та тривалий ресурс роботи

Акумулятор використовує літій-залізо-фосфатні елементи, що характеризуються тривалим циклічним ресурсом.

Заявлений виробником ресурс батареї становить до 6000 циклів заряджання та розряджання за умов:

• Глибина розряду — 80% DoD.

• Температура — 25 °C.

Фактичний термін служби залежить від температури, режимів заряджання та розряджання, глибини розряду й умов експлуатації.

Вбудована система керування BMS

MUST LP16-24100 оснащений вбудованою системою керування акумулятором BMS.

Вона контролює основні електричні параметри батареї та забезпечує захисні функції відповідно до налаштувань виробника.

Основні характеристики акумулятора:

• Номінальна напруга — 25,6 В.

• Номінальна ємність — 100 А·год.

• Енергоємність — 2,56 кВт·год.

• Робочий діапазон напруги — 22,4–28,8 В.

• Рекомендований струм заряджання/розряджання — 50 А.

• Максимальний струм заряджання/розряджання — 100 А.

Комунікаційні інтерфейси CAN, RS232 та RS485

Акумулятор обладнаний комунікаційними інтерфейсами:

• CAN 2.0.

• RS232.

• RS485.

Інтерфейси призначені для обміну інформацією з сумісним обладнанням та моніторингу параметрів батареї.

Можливість зв'язку BMS з конкретною моделлю інвертора залежить від підтримуваних протоколів і налаштувань обладнання.

Можливість збільшення ємності

MUST LP16-24100 підтримує паралельне підключення до 15 сумісних акумуляторних модулів.

Це дозволяє створювати системи накопичення електроенергії більшої ємності.

Підключення додаткових акумуляторів необхідно виконувати відповідно до інструкцій виробника.

Настінний монтаж

Батарея має корпус для настінного встановлення.

Габарити акумулятора — 450 × 400 × 140 мм.

Вага — 23 кг.

Ступінь захисту IP21 передбачає використання в сухих приміщеннях із відповідними умовами експлуатації.

Принцип роботи комплекту резервного живлення

Комплект MUST PV18-4024ECO + LP16-24100 призначений для накопичення та використання електроенергії.

За наявності електромережі

Інвертор може використовувати зовнішнє електроживлення та заряджати акумуляторну батарею.

Під час відключення електроенергії

Енергія з акумулятора надходить до інвертора, який перетворює її на змінний струм для живлення підключених споживачів.

Після відновлення електропостачання

Акумулятор можна повторно зарядити від електромережі.

За наявності сонячних панелей

Інвертор може використовувати енергію сумісних фотомодулів для заряджання акумулятора через вбудований MPPT-контролер.

Потужність комплекту та особливості використання

Номінальна потужність інвертора становить 4000 Вт, проте допустима потужність роботи від акумулятора залежить від характеристик батареї.

Акумулятор MUST LP16-24100 має максимальний струм розряду 100 А.

За номінальної напруги 25,6 В це відповідає приблизно 2560 Вт потужності на стороні постійного струму. Реальна вихідна потужність змінного струму буде меншою через втрати перетворення та зміну напруги батареї.

Тому для тривалої роботи від одного акумулятора необхідно враховувати обмеження BMS, а не лише номінальну потужність інвертора.

Основні переваги комплекту MUST

• Автономний інвертор MUST PV18-4024ECO потужністю 4000 Вт.

• Акумулятор MUST LP16-24100 ємністю 100 А·год.

• Запас енергії акумулятора 2,56 кВт·год.

• LiFePO4-технологія.

• Номінальна напруга акумуляторної системи 24 В.

• Вбудований сонячний MPPT-контролер 100 А.

• Діапазон MPPT 60–360 В DC.

• Заряджання від електромережі струмом до 60 А.

• Вбудована система керування батареєю BMS.

• Ресурс акумулятора до 6000 циклів.

• Комунікаційні інтерфейси CAN 2.0, RS232, RS485.

• Підтримка паралельного підключення до 15 акумуляторів.

• Настінне встановлення обладнання.

• Можливість використання сонячної енергії.

• Підходить для створення систем резервного та автономного електроживлення.

Технічні характеристики інвертора MUST PV18-4024ECO

• Виробник: MUST.

• Модель: PV18-4024ECO.

• Тип: автономний інвертор Off-Grid.

• Номінальна потужність: 4000 Вт.

• Номінальна напруга акумуляторної системи: 24 В.

• Вхідна напруга електромережі: 170–280 В.

• Сонячний контролер: MPPT.

• Максимальний струм сонячного заряду: 100 А.

• Діапазон MPPT: 60–360 В DC.

• Максимальний струм мережевого заряджання: 60 А.

• Дисплей: є.

• Спосіб встановлення: настінний.

• Габарити: 318 × 454 × 122,5 мм.

• Вага за характеристиками моделі: 8 кг.

• Гарантія: 12 місяців.

Технічні характеристики акумулятора MUST LP16-24100

• Виробник: MUST.

• Модель: LP16-24100.

• Серія: LP1600.

• Тип: акумуляторна батарея.

• Технологія: LiFePO4.

• Номінальна напруга: 25,6 В.

• Номінальна ємність: 100 А·год.

• Енергоємність: 2560 Вт·год / 2,56 кВт·год.

• Робочий діапазон напруги: 22,4–28,8 В.

• Рекомендований струм заряджання/розряджання: 50 А.

• Максимальний струм заряджання/розряджання: 100 А.

• Ресурс: до 6000 циклів за 80% DoD, 25 °C.

• Система керування: BMS.

• Комунікаційні інтерфейси: CAN 2.0, RS232, RS485.

• Паралельне підключення: до 15 модулів.

• Робоча температура заряджання: 0…+50 °C.

• Робоча температура розряджання: −20…+55 °C.

• Температура зберігання: −5…+35 °C.

• Ступінь захисту: IP21.

• Тип монтажу: настінний.

• Опціональні варіанти монтажу: stacked-mounted, rack-mounted.

• Габарити: 450 × 400 × 140 мм.

• Вага: 23 кг.

• Заявлені сертифікації та документи: CE, UN38.3, MSDS.

• Гарантія: 24 місяці.

Комплектація

• Автономний інвертор MUST PV18-4024ECO — 1 шт.

• Акумуляторна батарея MUST LP16-24100 — 1 шт.

Сонячні панелі не входять до складу комплекту.

Наявність силових кабелів для з'єднання інвертора з акумулятором необхідно уточнювати окремо.

Для яких завдань підходить комплект

Комплект MUST PV18-4024ECO + LP16-24100 можна використовувати для резервного живлення побутової техніки, освітлення, інтернет-обладнання, систем опалення та іншого сумісного електрообладнання.

Він підходить для приватних будинків, квартир, дач, офісів та інших приміщень, де потрібне додаткове джерело електроенергії.

Завдяки можливості підключення сонячних панелей система також може використовуватися як основа автономної сонячної електростанції.

MUST PV18-4024ECO + LP16-24100 — практичне поєднання автономного інвертора потужністю 4000 Вт та LiFePO4-акумулятора на 2,56 кВт·год для організації резервного електропостачання.
